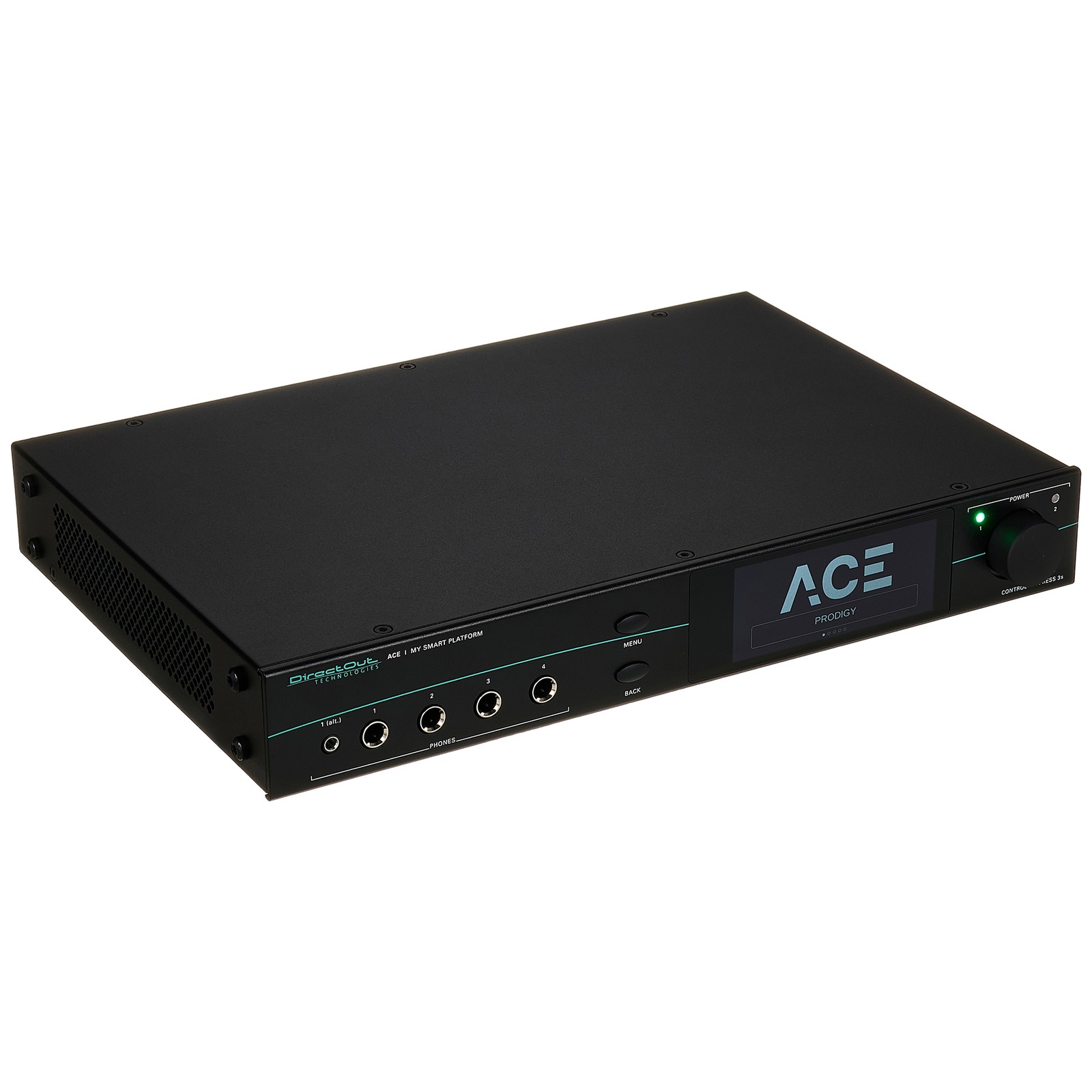

DirectOut ACE Dante Version

Audio-Interface – Dante-Version (Download)

• Audio-Interface, Routing-Matrix, DSP-Processing und Redundanz-Management basierend auf der FPGA-Architektur der DirectOut PRODIGY-Serie
• DSP-Processing inkl. EQ, Dynamics, Delay und System-Tools (je nach Mode)

Einer von drei bei Registrierung auswählbaren ACE-Betriebsmodi für unterschiedliche Anwendungen:

• Playback Mode - schnelle Einrichtung von Haupt- und Backup-Systemen, Vocal-Inserts und Output-Routing inkl. Redundanz-Management (EARS)
• PA Mode - vollständige Drive-Rack-Lösung mit EQ, Dynamics, Delays und integrierter Smaart-Analyse
• PRODIGY Mode - freies Routing, Mixing, Summing, Snapshots und komplexe Signalpfade wie in großen Installationen
• weitere Modi lassen sich bedarfsgerecht durch zusätzliche Lizenzen beim Hersteller erweitern

Technische Daten:

• Eingangsempfindlichkeit: -55 dBu bis +24 dBu
• Phantomspannung +48 V schaltbar
• Sample-Rates: 44.1 / 48 / 88.2 / 96 / 176.4 / 192 kHz (+/-12.5 %)
• unterstützt MADI und Dante
• A/D-Wandler: SNR @ 0 dB Gain: -118 dBFS RMS (20 – 20.000 Hz), THD @ -1 dBFS: -113 dB, EIN @ 60 dB Gain: -118 dBu (20 – 20.000 Hz)
• D/A-Wandler: SNR: -119 dB (20 – 20.000 Hz), THD+N @ -0 dBFS: -109 dB (@ +24 dBu)
• Kopfhörer-Anschlüsse: 4 x 6,3 mm TRS und 1 x 3,5 mm TRS
• 4 Mic/Line-Eingänge via DSUB-25
• 4 Line-Ausgänge via DSUB-25
• 4 AES3 Stereo-Ports (8 In / 8 Out) via DSUB-25

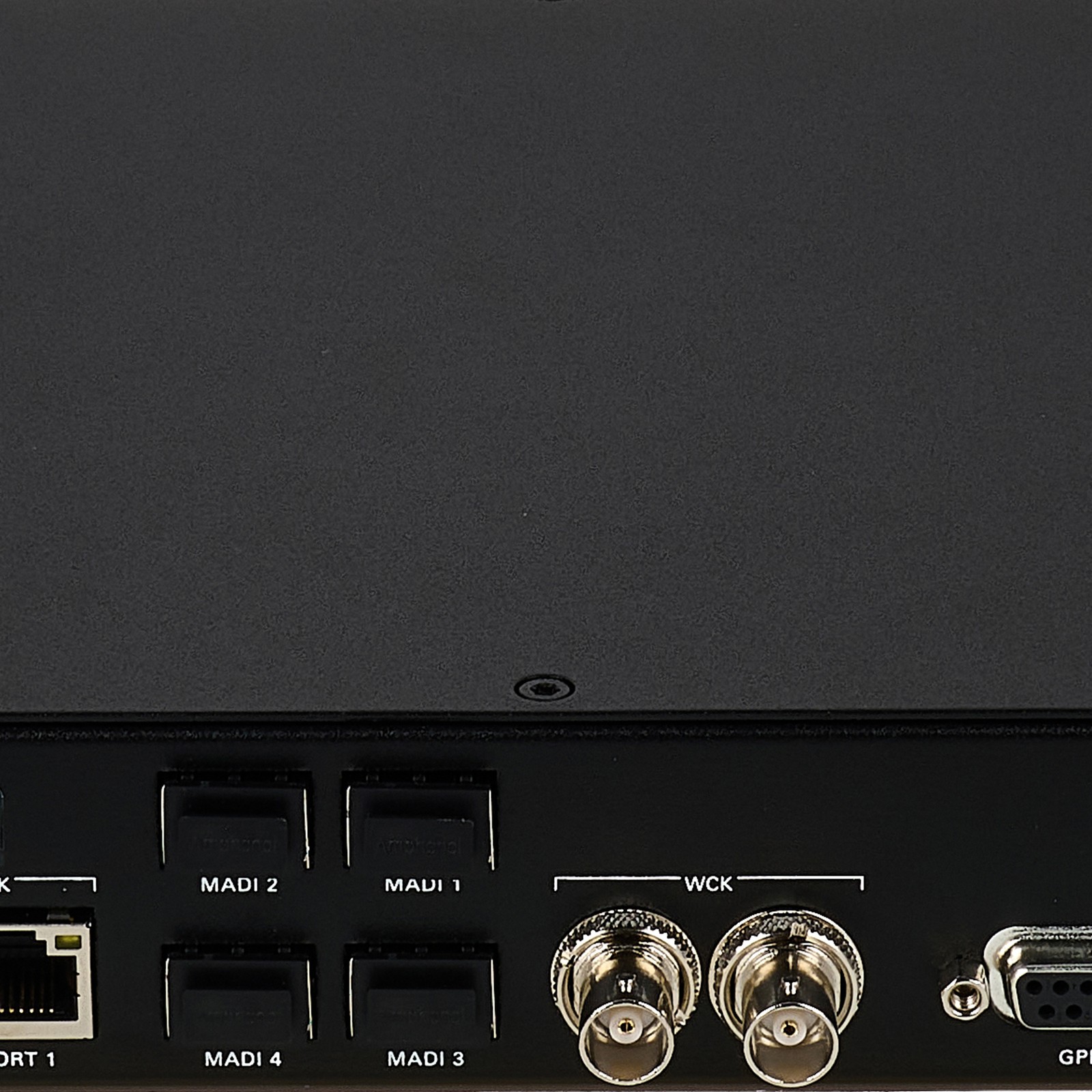

• 4 MADI-SFP-Slots (ohne Transceiver)
• 2 RJ45 (1 Gbit/s) Audio-Netzwerk und 1 RJ45 (1 Gbit/s) Management
• Word Clock: 2 x BNC (75 Ohm, terminierbar)
• GPIO: 2 GPI Spannungs-Inputs (DSUB-9) und 2 GPO MOSFET-Switches (DSUB-9)
• USB für Control: 1 USB 2.0 (Typ A) und 1 USB 3.1 (Typ C lockable)
• Stromversorgung 2 USB-C (verriegelbar, redundante Versorgung) 20 V, max. 60 W
• 3,5" IPS Touch-Display mit Hintergrundbeleuchtung und 340x800 px
• Abmessungen (B x H x T): 310 x 44 (1 HE) x 210 mm
• Gewicht: ca. 2,5 kg
• inkl. externes Netzteil und 2 x 0,5 m Breakout-Kabel
