Harrison Audio D510r DANTE Card

DANTE Card

erweitert das Harrison Audio D510r Leergehäuse um 10 DANTE Eingänge und 14 DANTE Ausgänge
AD Wandler Spezifikationen
THD+N, 1 kHz 24 dBu: < 0.0008% / Noise A-Weighted: < -95 dBu / Frequenzgang: 20 Hz – 20 KHz +/- 0.25 dB
DA Wandler Spezifikationen: THD+N
1 kHz 18 dBu: < 0.006% / Noise A-Weighted: < -85 dBu / Frequenzgang: 20 Hz – 20.000 Hz +/- 0.25 dB
Ausgangspegel D/A Ausgänge 1- 10: 0 dBFS = +24 dBu
Ausgangspegel D/A Ausgänge 11- 14: 0 dBFS = +18 dBu D/A

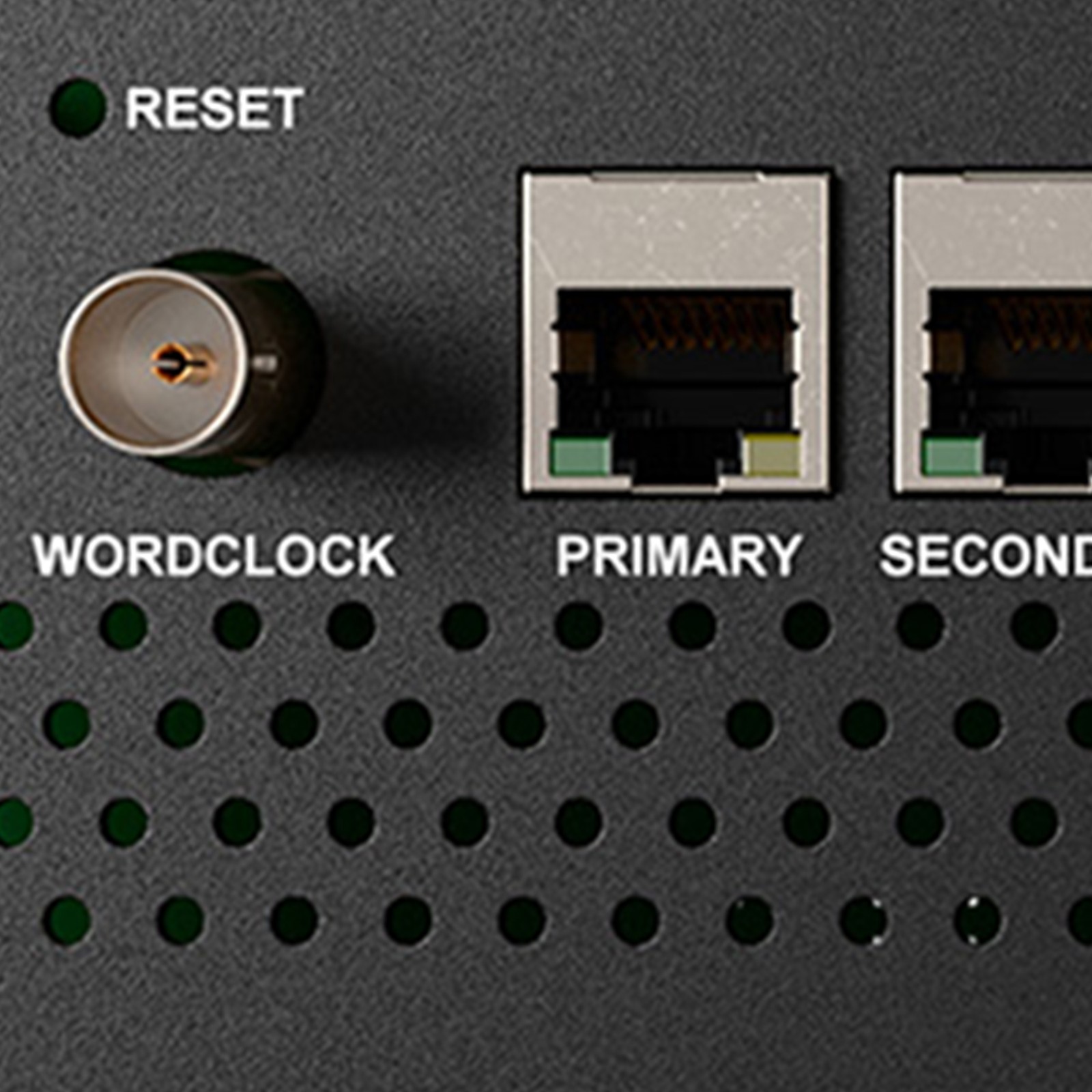

2x RJ45 Netzwerkbuchsen (Primary / Secondary)
BNC TTL Wordclock

Hinweis: muss vom Anwender eingebaut werden. Harrison Audio D510r Chassis wird benötigt!

30 Tage Money-Back-Garantie

3 Jahre Thomann Garantie

Erhältlich seit Juni 2025
Artikelnummer 617757
Verkaufseinheit 1 Stück
Typ Dante

999 CHF

Alle Preise inkl. MwSt.

Verkaufsrang

in Erweiterungskarten/ Interfaces für Studio

Dante-Integration für Harrison-Audio-Racks

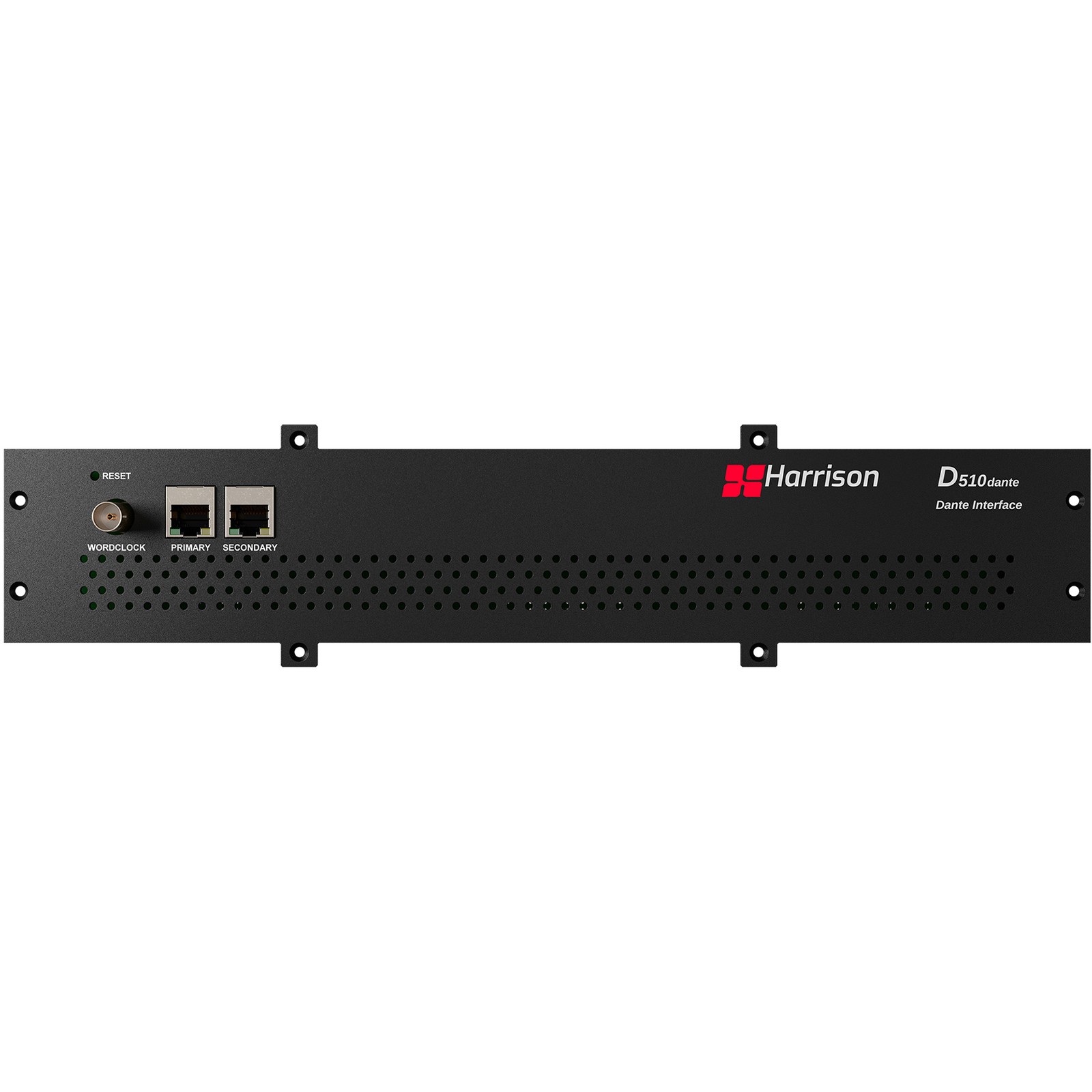

Die Harrison Audio D510r DANTE Card ist eine Erweiterungskarte für das Harrison Audio D510r Gehäuse, die zusätzlich zehn digitale Eingänge und 14 digitale Ausgänge zur Verfügung stellt. Sie verfügt über A/D- und D/A-Wandler und wird über die Rückseite des Leergehäuses eingebaut. Neben zwei Netzwerkanschlüssen befindet sich auch ein Word-Clock-Anschluss zur Synchronisation auf der Rückseite. So kann ein aus mehreren Modulen zusammengestelltes Rack für individuelle Bedürfnisse in ein Audionetzwerk über Dante integriert werden. Dies ermöglicht eine flexible Anwendung in Live- und Studioumgebungen.

Einstellungen direkt am Rack

Der Einbau der Harrison Audio D510r DANTE Card erfolgt in nur wenigen Schritten. Hierzu muss die Rückwand des Leergehäuses Harrison Audio D510r über eine Verwendung eines Schraubenziehers abmontiert werden. Anschließend wird die Erweiterungskarte mit den Steckplätzen verbunden und über die acht Schrauben festmontiert. Die Pegel der Ein- und Ausgänge sind bei dieser Erweiterungskarte auf +4dBu genormt, wobei die Wandler direkt mit der Dante-Schnittstelle verbunden sind. Auf der Vorderseite kann die Abtastrate gewählt werden, wobei Abtastraten von 44,1kHz und 48kHz bis hin zu 96kHz unterstützt werden. Die beiden Netzwerkanschlüsse auf der Rückseite sind so ausgelegt, dass sie als Hub/Switch im primären oder sekundären Redundanzmodus arbeiten.

Synchronisierte Digital-Einbindung

Mit der Harrison Audio D510r DANTE Card kann ein Rack in einem Leergehäuse des Modells Harrison Audio D510r Chassis direkt mit einer DAW für Audioproduktionen oder mit einem digitalen Live-Mischer digital verbunden werden. Das ermöglicht einen flexiblen und schnellen Austausch von Daten für umfangreiche Produktionen. Mit dem Word-Clock-Anschluss im BNC-Format kann diese Erweiterungskarte dabei auch über ein Koaxialkabel als Taktgeber dienen und so zu einer gelungenen Synchronisation sorgen. Hierbei muss ein Widerstand von 75 Ohm extern bereitgestellt werden. Wird das optional erhältliche Harrison Audio D510r Mixer Module verwendet, so können die digitalen Signale analog im Rack platzsparend summiert werden, denn die Einstellungen für das Dante-Protokoll können hierüber getätigt werden.

Über Harrison Audio

Harrison Audio ist ein US-amerikanischer Hersteller professioneller Studiotechnik mit Sitz in Nashville, Tennessee. Gegründet 1975 von Dave Harrison, wurde das Unternehmen durch die Entwicklung des „in-line“-Mischpultdesigns bekannt – ein bis heute gängiger Standard. Harrison-Konsolen kamen bei unzähligen Musikproduktionen sowie in Film, Fernsehen und Rundfunk zum Einsatz. Der legendäre Klang und die durchdachte Signalführung machten die Marke weltweit zu einer festen Größe im Pro-Audio-Bereich. Heute bietet Harrison neben Mischkonsolen auch hochwertige 500er-Module und digitale Tools an, darunter die DAW Mixbus und verschiedene Plug-ins. Das Unternehmen kombiniert klassische Analogtechnik mit moderner Entwicklung und bleibt damit ein fester Bestandteil der professionellen Musik- und Medienproduktion.

Nahtlose Integration in jedes Setup

Über die Harrison Audio D510r DANTE Card kann ein Harrison 500-Rack in ein Dante-Netzwerk integriert werden. Dabei kann es aus verschiedenen Modulen bestehen, die für einen optimalen Klang je nach Anwendung sorgen. So können hier beispielsweise der parametrischen Equalizer Harrison Audio MR3eq oder der VCA-Kompressor Harrison Audio Comp zum Einsatz kommen. Das Harrison Audio D510r Mixer Module ermöglicht das Summieren mehrerer Ausgänge für eine stimmige Mischung in der nicht nur Lautstärken geregelt, sondern auch Signale im Stereobild verteilt werden können, was sich für stimmige Mischungen der einzelnen Ausgänge einer Drum-Machine, eines Samplers oder mehrere Synthesizer anbietet. Für Studio-Umgebungen kann mit acht Harrison Audio 32Cpre+ als Vorverstärker ein kompaktes Rack für die Verwendung von mehreren Mikrofonen oder Instrumenten entstehen.

Im Detail erklärt: Dante

Dante ist eine innovative Netzwerktechnologie, die die Herausforderungen bei der Bereitstellung von eng synchronisiertem Audio mit extrem niedriger Netzwerklatenz löst. Bei der Entwicklung wurde der Ansatz verfolgt, die Vorteile der IT-Technik in die professionelle AV-Branche zu bringen. Die Benutzeroberfläche ist dabei intuitiv und einfach zu bedienen. Heute ist das Dante-Netzwerk auf dem Markt weit etabliert und wird weltweit von Unternehmen zur professionellen Übertragung von Audio- und Videosignalen verwendet. Bis Ende 2014 haben mehr als 170 Hersteller eine Partnerschaft mit Audinate geschlossen. Die Anwendungen liegen hier bei Live-Veranstaltungen, Broadcast-Übertragungen bis hin zu Konferenzen. Hierbei hat sich das Netzwerk als eine flexible Lösung erwiesen, die für Interoperabilität und geringen Betriebskosten sorgt.
